Dossier Technique Réseaux Cisco

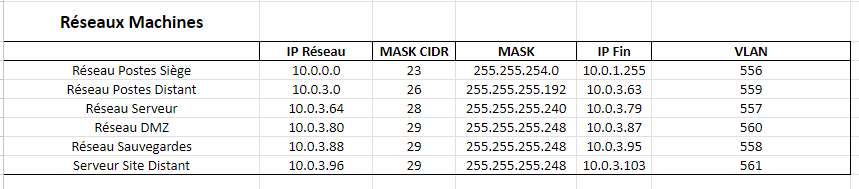

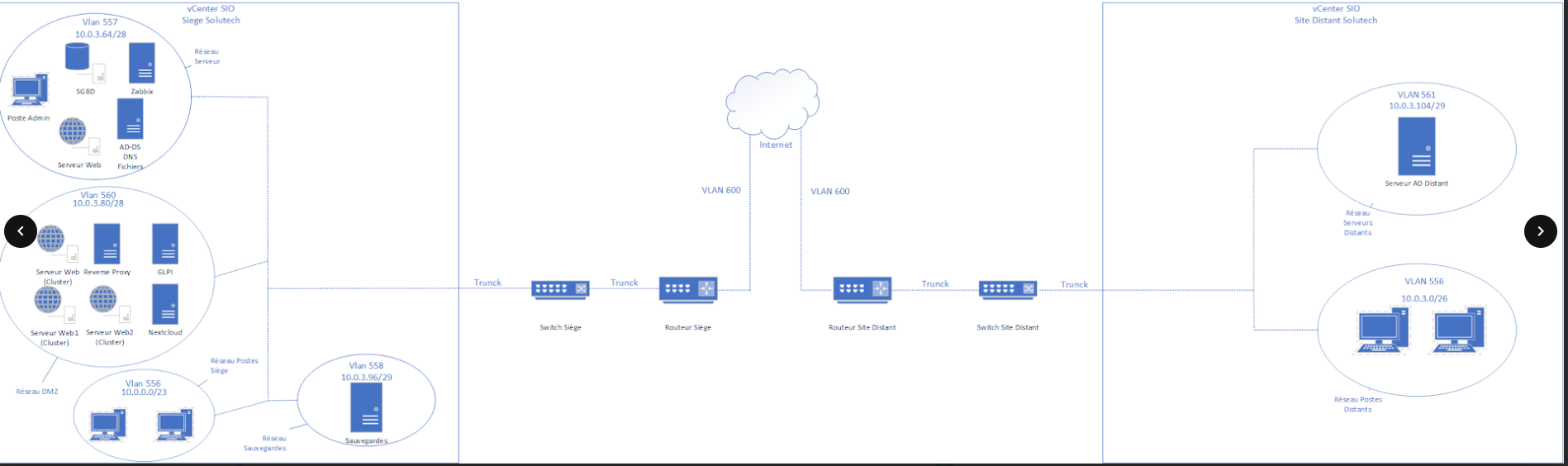

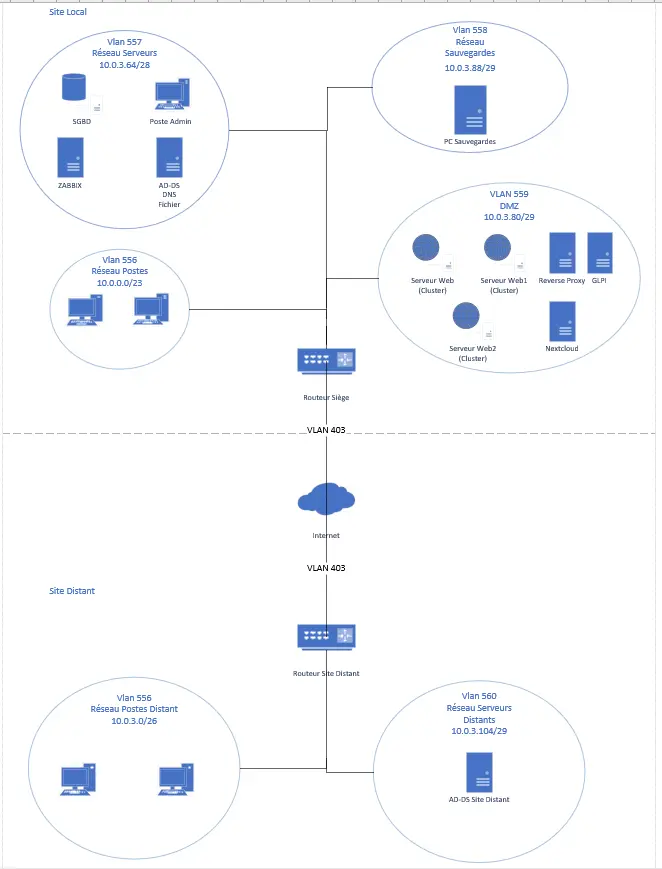

Pour l’infrastructure réseaux nous avons choisis de diviser l’installation en 6 réseaux différents avec le moins d’adresses non adressées possible, pour les différents types d’équipements ainsi de même pour le site distant. Dans ce réseau se trouvera d’une part un routeur 2901 et un commutateur 2960 24 ports pour le siège et d’un deuxième routeur 2901 pour le site distant.

Cette solution nous permettra de pouvoir séparer les différents types d’équipements d’un point de vue sécuritaire mais aussi de pouvoir faire de la QoS (Quality of Services) et de pouvoir prioriser certains réseaux plus que d’autres sur le trafic comme par exemple les 2 réseaux où se situent les serveurs.

Documentation détaillé création de l'AD et du DNS

J’ai déployé une machine à partir du modèle modele-windowsserveur2016 en utilisant la personnalisation Serveur2016

Puis j'ai modifié les paramètres de la machine virtuelle obtenue pour mettre la carte réseau sur notre Vlan routé, distribué en début d’année

Ensuite j’ai configuré mes paramètres réseau sur mon vlan routé, et tester la connectivité avec les pings appropriés

Puis modifier le mot de passe de l’Administrateur local permanent (Outils d’administration, Gestion de l’ordinateur, Utilisateurs et Groupes, Utilisateurs, Administrateur, Clic droit et Propriétés, puis cocher le mot de passe n’expire jamais)

Et enfin redémarrer le serveur.

L'installation d’Active Directory se fait :

– en ajoutant le rôle Service de Domaine Active Directory

– puis avec l’assistant graphique proposé

– Créer une nouvelle forêt

– Le domaine sera DENIONGUILLIER.local

– Nom NetBios : DENIONGUILLIER

– Niveau fonctionnel : Windows 2016

Pour la création du DNS :

il faut allez dans les outils d'administration,

Puis ouvrir la console DNS,

puis afficher les propriétés de votre serveur DNS

et enfin dans l'onglet redirecteur, j’ai inscrit le DNS de notre réseau.

Puis vérifier la connectivité réseau

Pour la configuration de l’AD :

- J'ai décidé d’ajouter plusieurs OU symbolisant les différents sites et les différents services

-Ajouter également des utilisateurs dans chaque service des sites

-Ajouter également des groupes d’utilisateurs pour pouvoir faire la gestion des droits
